PPTC自恢復保險絲保護大功率LED的方法
時間：2025-01-02 丨 預覽：1730 人次理論和實踐都證明，LED的性能和壽命與LED的PN結工作溫度密切相關。LED芯片結溫上升10℃，光通量就會下降1%，LED壽命就下降50%，過流、過壓、過熱都會顯著減小LED的發光性能和使用壽命。所以除了良好的散熱設計，還需要考慮安全可靠的過熱保護。
通常，對于LED來看，大約20%的輸入功率被轉換成光，80%被轉換成熱。它取決于很多因素，發熱可能與底層的不規則性、聲子發射、密封、材料等有關。在LED產生的總熱量有90%是通過傳導傳遞的。要把LED結的熱量散掉，傳導是熱傳導的主要渠道，因為對流和輻射只占全熱傳輸?shù)?0%左右。
顯然，LED光源需要精確的功率和熱管理系統，因為與其他光源相比，供應給LED的大部分電能都轉化為熱量。如果沒有適當?shù)臒崃抗芾恚@些熱量將會影響LED的壽命和色彩輸出。同時，由于LED驅動器是屬于硅器件，很快就會失效。這表明需要配備故障安全備用過電流保護裝置。

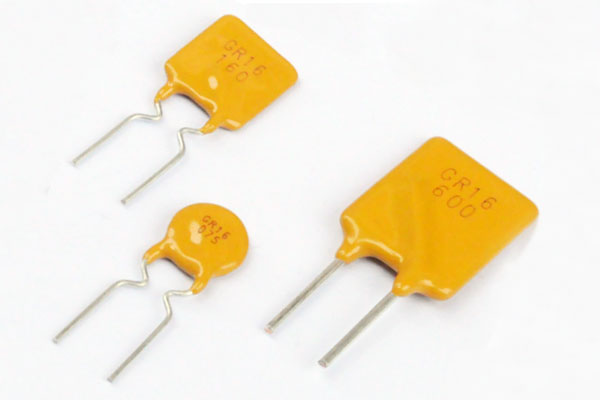

那么，為什么成功的大功率LED照明設計離不開PPTC自恢復保險絲呢？很多人認為LED驅動器本身就可以提供過流過熱保護功能，沒必要在外面再加一個PPTC器件，因為這樣會增加額外的成本。但這是一個錯誤的觀點，許多LED驅動器很容易被DC電壓和極性誤差損壞。LED驅動器的輸出也會因短路而損壞或毀壞。雖然大多數LED驅動器包含內置安全功能，包括熱關機和LED開路和短路檢查。然而，為了保護集成電路（IC）和其他敏感的電子元件，可能需要額外的過流保護裝置。因此，只有PPTC是防止大功率LED過熱損壞的合適的解決方案。
為了說明這個問題，我們先來看看一個典型的LED驅動器能提供哪些保護功能。大多數大功率LED恒流驅動器可以提供的典型保護特性包括：熱關斷保護、過壓/過流比較器、大電流MOSFET、電流大小調節、某一級別的ESD保護。但其熱關斷特性只是一種自我保護功能，很難應用于LED過熱設計保護。其過壓/過流保護特性需要外部過壓保護電路，關閉電源可能會導致其他問題。大電流MOSFET的失效模式通常是短路，這是一個潛在的不安全因素。實現LED調光的電流調節特性可能導致LED溫度過高的問題。
然而，PPTC保護大功率LED的理念是不同的，它具有以下四個獨特的優勢：
1）PPTC的典型故障模式是高阻抗，因此LED即使在故障狀態下也是安全的。
2）PPTC可以直接測量LED的溫度，因此可以得到貼身保護。
3）PPTC可以防止過溫、過流和過壓保護功能。它使用起來很簡單，不需要外部電路。LED即使在保護狀態下也能正常工作。
4）允許設計師以更低的成本實現調光設計，而不用擔心安全問題。
因此，只有在LED驅動器外部的PPTC自恢復保險絲才能實現更強的安全性，滿足較嚴格的安全標準并實現減少成本。
